清华天河PCCAD2021

清华天河PCCAD2021是一款高效、智能、专业的机械CAD设计软件，该软件在系列化出库方面进行了很多项功能的改进出库更方便，双击行标识的数字即可生成（绘制）零件，适用于机械、仪器仪表、石化、电气（器）、航空、航天、汽车、船舶、冶金等行业的产品设计。支持尺寸标注，用户可以在图纸上快速标注每一个图形的尺寸，这样就能让你的尺寸标注更简单。

软件特色

更轻、更快、更聪明的CAD

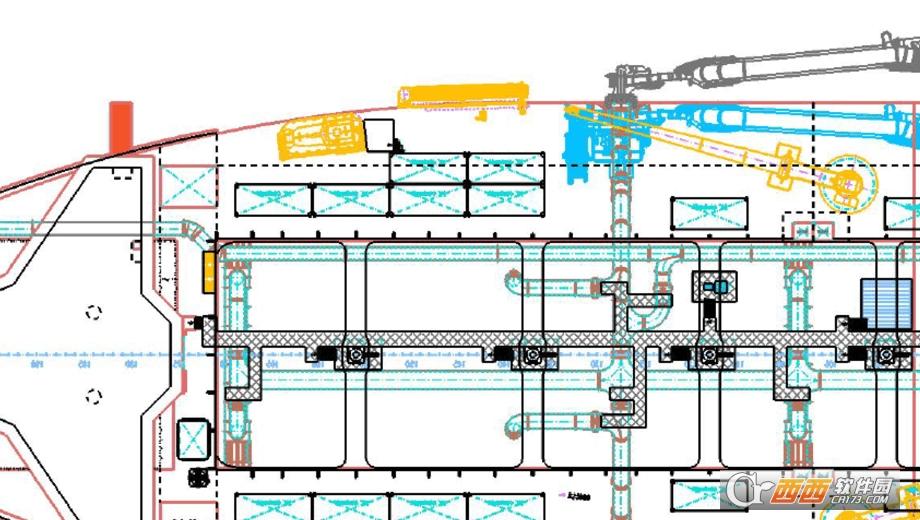

高性能图形引擎

在每个新版本中，我们都在努力提高显示性能。在包含成千上万个实体的图形中享受平滑的缩放和平移操作。使用Redway3D图形系统为3D图形提供出色的显示性能。

熟悉的CAD

通过与行业标准CAD程序的相同命令，脚本，宏和菜单兼容性，充分利用您已经熟悉的环境，轻松转换到PCCAD。

PCCAD?B与AutoCAD?2021高度兼容

无需更改打印机，模板，块或图纸集的布局即可迁移到PCCAD?B，因为它们100％兼容。命令名，别名和系统变量在PCCAD?B的和AutoCAD?一样。BricsCAD基于原生DWG，与所有行业的其他CAD用户具有最高的兼容性。

使用动态块

您可以在PCCAD的内部直接使用你在AutoCAD中创建?的动态块。控制可见性状态和拉伸，翻转，和旋转，就像你在AutoCAD?一样。

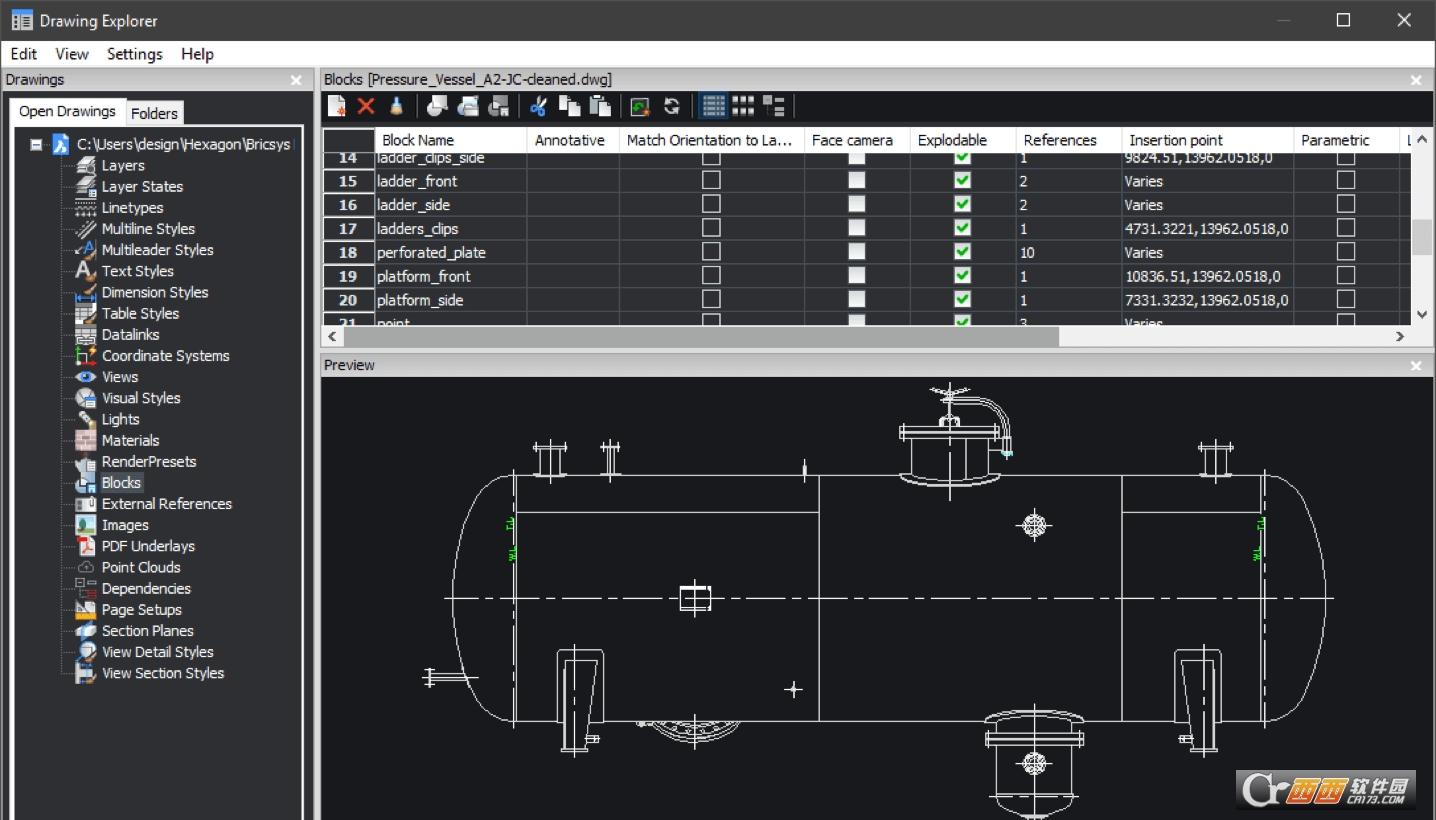

图形管理器

图形资源管理器可以更好地控制所有图形元素

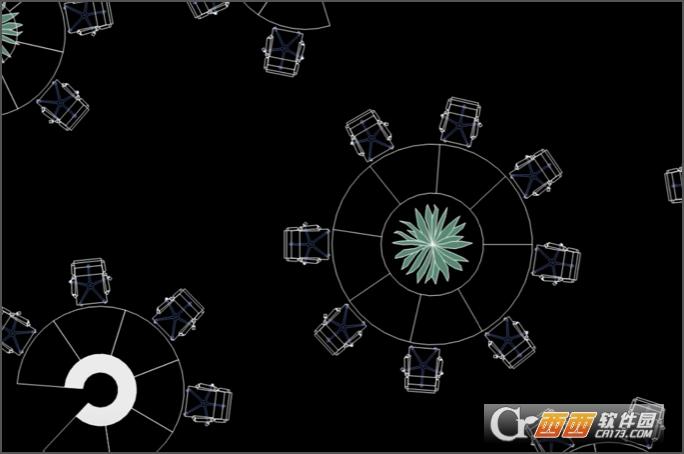

将重复的几何体转换为块定义

Blockify自动创建块定义，并在整个图形中用块引用替换所有匹配的实体集。通过使用Blockify查找重复的几何并将其转换为块参考，可以将DWG文件的大小最多减少90％。

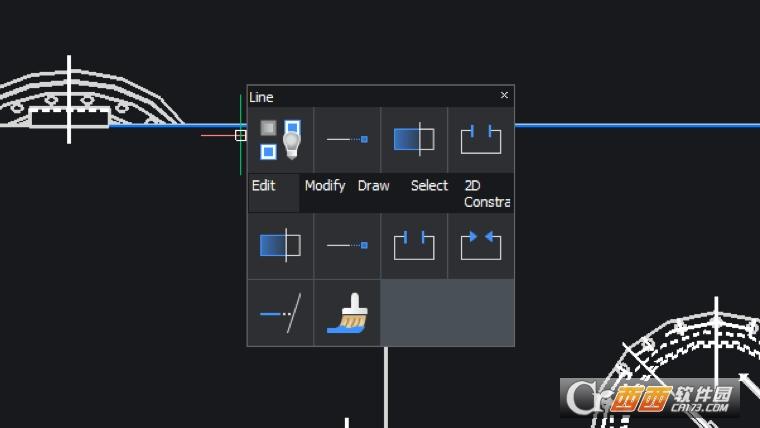

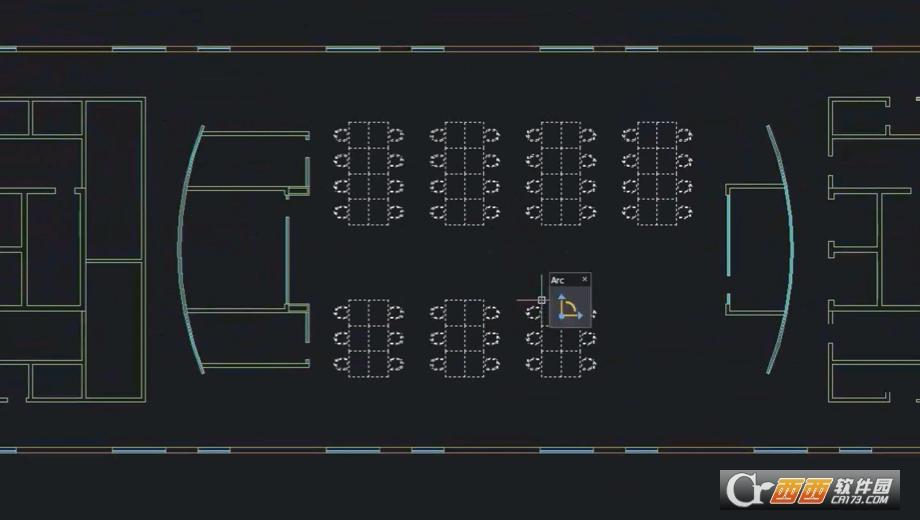

Quad：光标附近的绘图，编辑和信息

PCCAD独特的Quad是一个“抬头”命令选项板，可预测您的命令使用情况，并提供一键式访问您很可能接下来需要的命令。它由AI代理提供支持，该AI代理根据您使用PCCAD的方式做出这些命令预测。

自动对齐复制的实体

CopyGuided使用自动生成的引导曲线自动将复制的实体与相关的几何体对齐。您可以显式选择要用作引导曲线的实体，或者根据选择的图形元素确定它们。

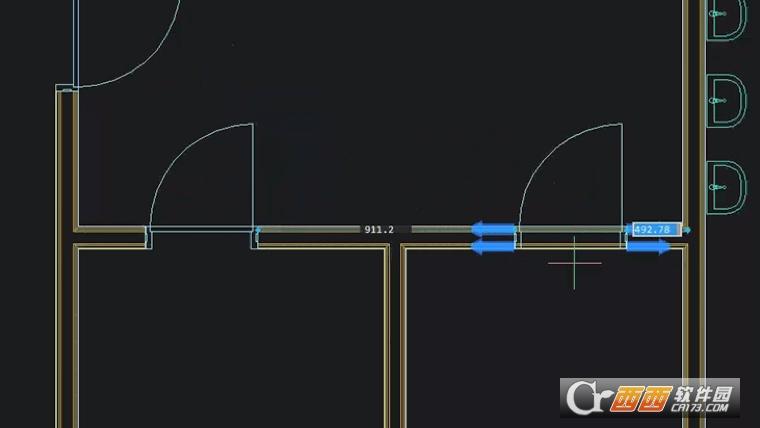

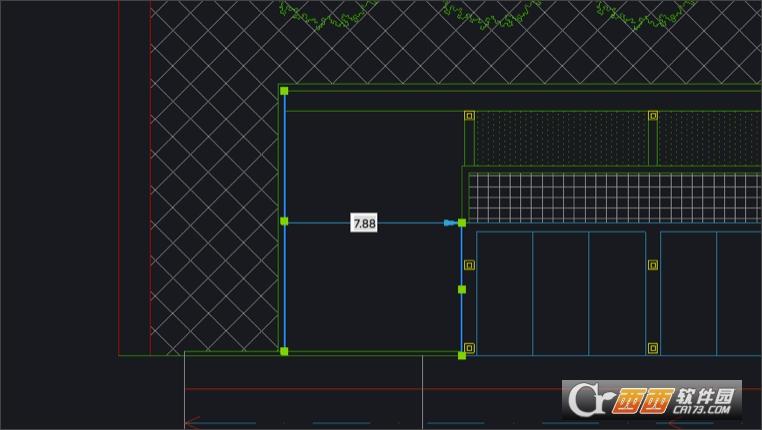

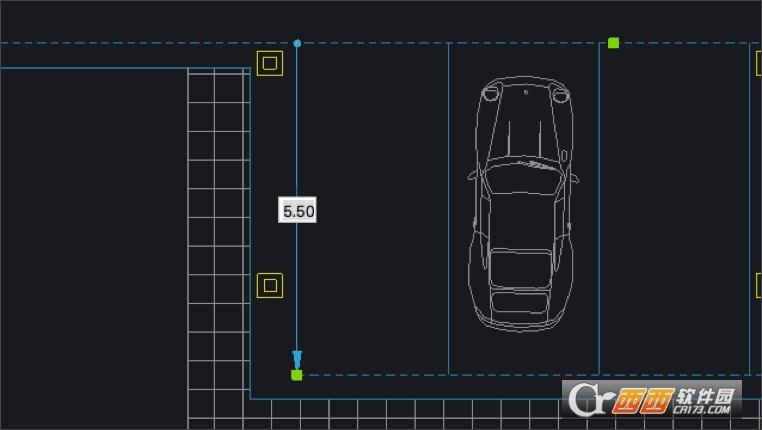

最近距离

查看任意两个实体之间的距离，并通过简单输入新的距离值来移动第二个实体。发生这种情况无需启动命令。此外，当您双击图形中的元素时，将显示沿WCS的X，Y和Z轴对齐的最近距离。

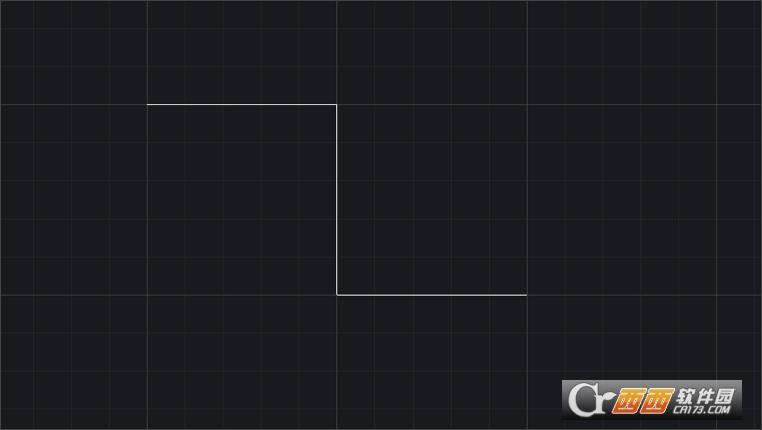

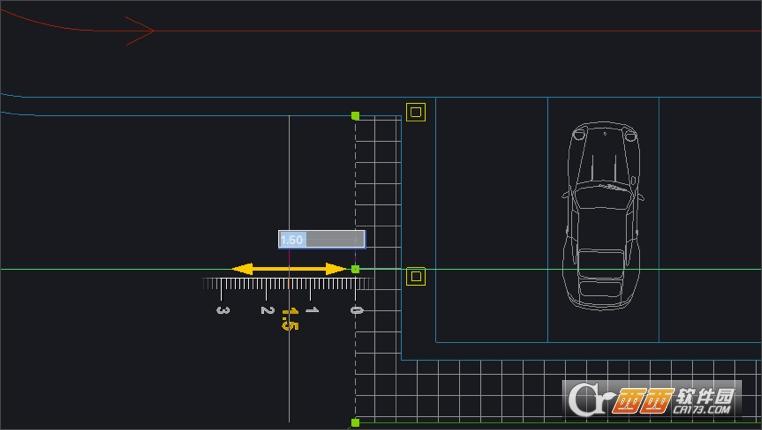

自适应网格捕捉

动态捕捉网格会发生变化，以反映您的缩放级别。自适应网格捕捉功能使您可以使用精确值创建，编辑，微调和操作实体，而无需输入键盘。捕捉步长大小会根据当前屏幕缩放系数进行调整。

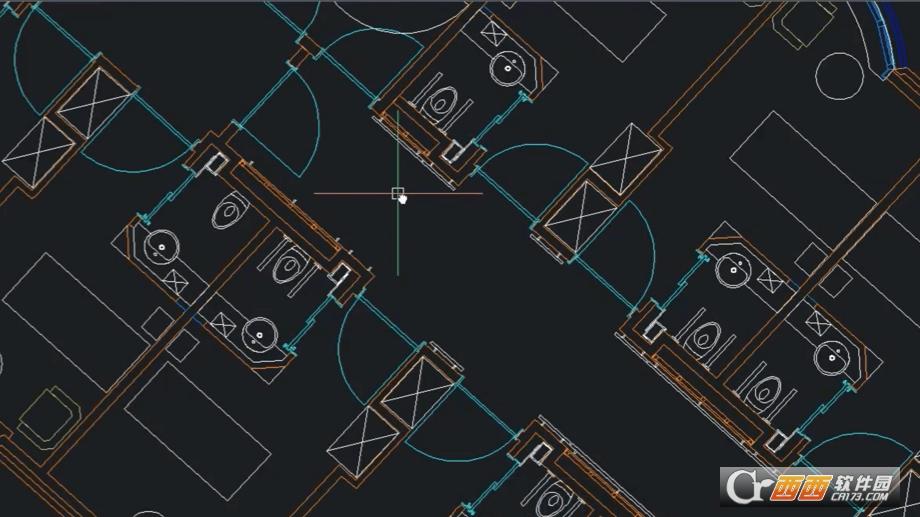

Shift键的功能

使用DynamicUCS，坐标系统会自动与光标下方的实体对齐。通过单击Shift键，您可以锁定或解锁UCS，从而可以开始在选定实体或面之外进行绘制。通过暂时将UCS与3D和2D实体的选定实体对齐来提高2D工程图的生产率。

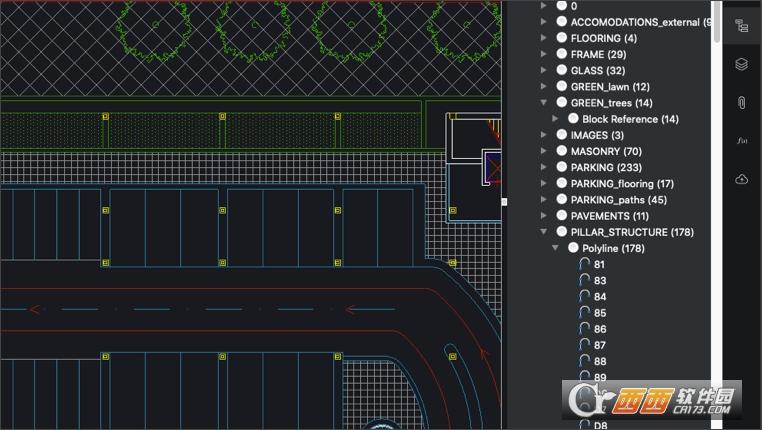

结构面板

结构面板使您可以鸟瞰构成图形的实体。您可以按类别选择实体并对其执行操作。您可以显示或隐藏实体，隔离它们或直接缩放它们。

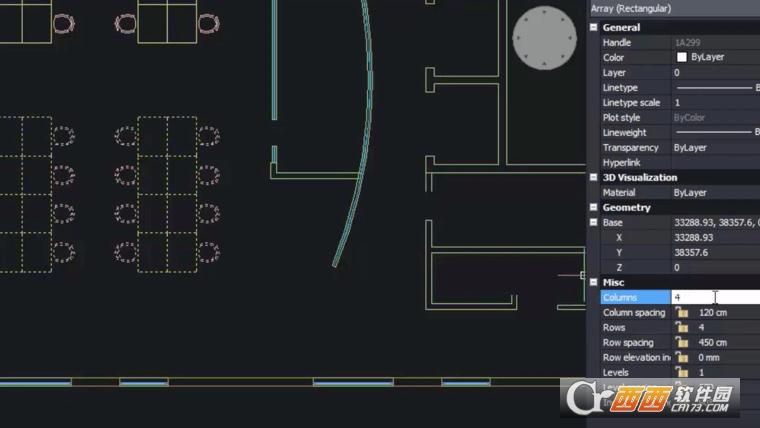

矩形和极坐标网格

矩形和极坐标网格提供自适应步长和动态原点放置，以加快图形创建速度。通过照亮屏幕上的触摸点，以图形方式显示实体之间的几何关系，例如相切和垂直度。

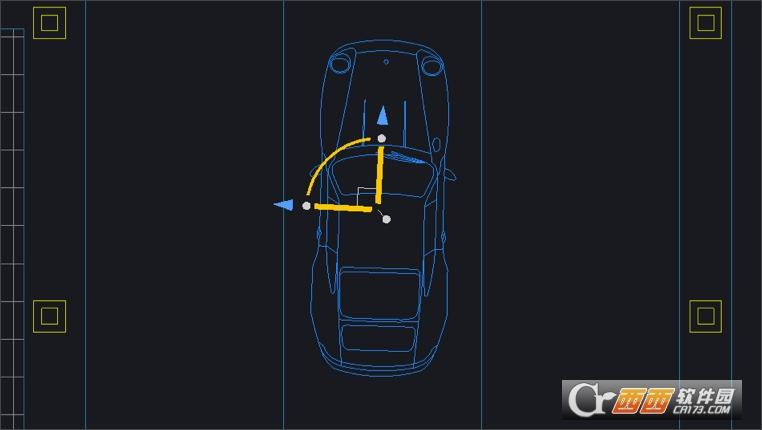

操作器

操纵器是一种多功能工具，可让您移动，旋转，缩放和镜像所选实体。如果在开始操作时按住控制键，则操纵器将保留原始实体，并自动创建它们的副本。操纵器可以一次作用于单个或多个实体。

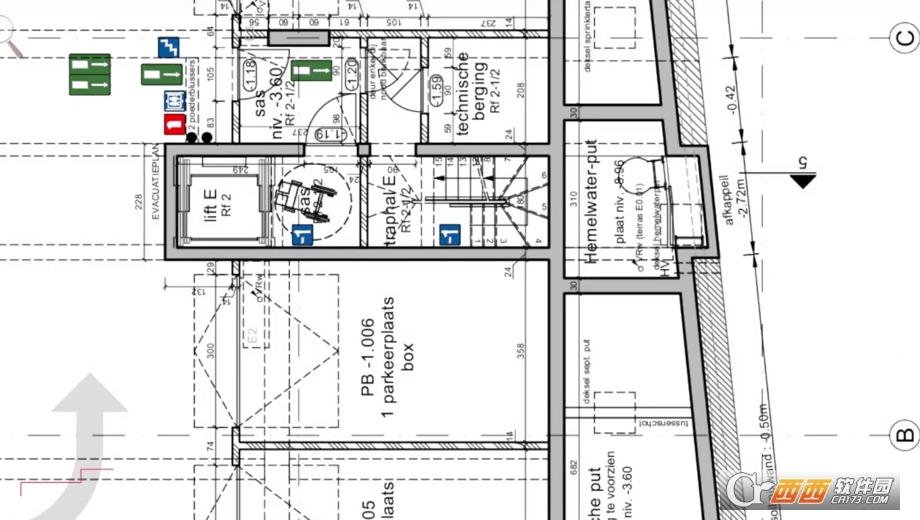

PDF和大的TIFF参考底图

我们使用多分辨率，持久性图像缓存来显示PDF参考底图，从而实现超快速的缩放和平移操作。光栅引擎即使具有巨大的64位BigTIFF文件，也可以提供出色的平移和缩放性能。

自动化参数

PCCAD?B的AI可以为笨拙的实体快速添加参数化智能。这是创建智能的表格驱动零件系列的最快方法。

参数块：创建2D块的动态方法

参数块通过允许用户创建一个块而不是许多相似的，单独的块定义来自动执行重复性任务。您可以使用熟悉的同一套工具和工作流来创建2D和3D块定义。

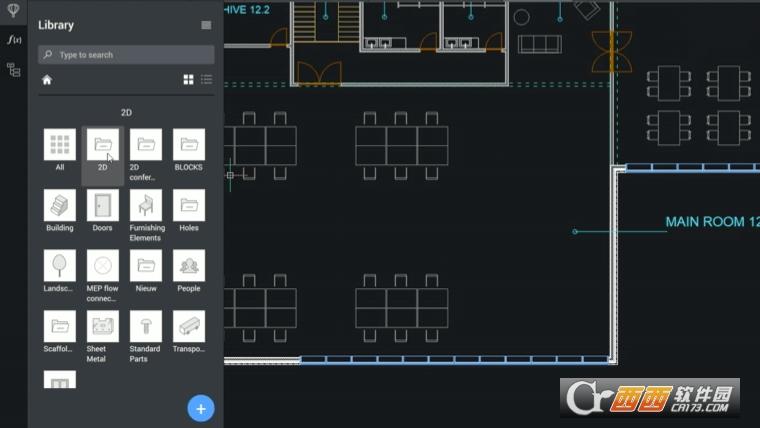

包含所有参数块的完整库

借助新的库面板，您可以管理跨不同文件和项目的所有参数块。

提取码：ze79

解压密码：zdfans

功能特色

1、功能细致实用、绘图效率高以功能细致、实用见长，具有高效、实用的图形处理功能，利用该软件，可使绘制工程图的速度较直接使用AutoCAD加快5—8倍，远高于同类软件的绘图速度。2、开放的资源获取与转换集成了多种数据接口，不仅可以利用各种现有资源（利用：提取标准件、提取标题栏、调用词句库、通用资源、通用编码、编码解析、天河工程计算器、读入文本文件、读入DWG文件、天河通用导入），生成明细表，绘制表格等，还可以通过导出文本文件和天河通用导出，导出各种类型（ACCESS、TXT、Excel、Oracle、SqlServer等）的数据。3、参数化图库及设计工具提供完全基于参数化设计的参数化国标库及系列化零件设计系统两大模块，从而解决各种复杂零件入库、变量化驱动和出库的难题。易于理解和掌握，也更加易学易用，使得参数化技术不再是少数专家学者或程序员的专利，而是真正面向懂得专业需求的设计者，服务于设计工程师，不需要专门学习，通过简单的定制可以快速产生系列化零件，大大提高标准件和常用件的绘制效率。4、专业的企业级数据汇总工具集成了天河公司独家推出的的企业级数据处理系统—EDPS，即，通过非编程方式实现企业各种数据处理的企业数据处理系统。它具有以下功能：处理设计数据，实现各种设计清单的统计、汇总。完成各种设计清单报表格式化处理。产生各种数据格式的数据文件。如：TXT、XLS、DBF、MDB、ORACLE等等。实现对CAD各种类型的数据进行收集、存储、分类、计算、加工、检索和传输，并且可以将处理结果顺利的传递给需要数据的其它部门，实现企业信息数据的顺利流通。5、功能强大的表格、报表工具提供完全自动表格、超级卡片两大表格模块，完全涵盖了企业设计报表、工艺报表的所有形式要求，可以定制卡片的首续页，可以定义多个填充区域，可以定义不同的填充方向。通过功能强大的编辑界面，整体可编辑修改卡片中所有的数据，在此集成了各种资源访问工具,实现自由与其它系统交换数据，并且支持公式表达式的计算，填充几个个值可后实现其余值的自动计算，可以任意增加行数，表格会自动进行换行、分页,自动生成页码。6、设计数据批量提取、汇总，复杂报表一气呵成批量数据提取，可以批量提取不同标题栏、明细表样式的所有图形文件中的数据，并且可以进行数据关联。提取时进行数据正确性检查，智能提示设计数据潜在的问题，通过数据的规范化处理，输出为统一格式、有效的具有装配关系的管理数据。自动传递给数据处理模块，进行数据统计汇总，批量生成各种设计报表卡片，自动填充卡片内所有区域内数据，自动进行页码统计，一次就完成多种类型的报表的生成。7、最新国标、超大容量、全面修订的标准件库基于独创的SPB技术，建立了迄今为止最为完备的标准件和设计资料库。目前包括：弹簧库、管接头、电机、操作件、轴承盖、法兰库、联轴器、机床夹具、基础图形库、结构图素库、液压缸、型材库、模具库、机械传动、轴承库、螺纹库、砂轮越程槽、筒体库、封头库、输送件、起重件、丝锥库、支座库、手孔和人孔、机床刀具、润滑、密封、挡圈、垫圈、键与键槽、铆钉、销、螺母、螺钉、螺柱、螺栓、气缸、减速机、线性滑轨、变压器、数控机床工具、滚珠丝杠、焊接坡口等共43个库，1712个零件类，数万个标准件参数化图形。生成的标准件可以自适应比例、线型、颜色，自动进行装配消隐，自动计算当前系列尺寸的公差。并且自带设计数据，可以方便地在图中标注，或者提取到明细表中。8、统一的PDM/ERP通用接口框架PDM/ERP通用接口框架内容包含一个源码开发的代码框架、在标题栏、明细表编辑时考虑到PDM权限要求。已经成功地与TeamCenterEnterprise、Iman等PDM实现完美集成，在中，可以通过接口将BOM数据批量提交到PDM的产品结构中去，可以实现双向数据更新，以及图纸文件的数据库存储。9、系统稳定可靠稳定可靠，具有自我保护功能，所有的标题栏、明细表等管理数据在数据字典进行内部双重存储，实现数据与图形、视图的完全分离，非常安全，所以不会出现由于误删图形而丢失数据的现象，这是市场上大部分同类系统无可比拟的优点。10、直观、易学的人机交互界面在以往的CAD系统中，计算机作图的过程往往和一般工程制图的习惯不一致，使得工程人员不能在短期内掌握，而作图的思路和工程人员的习惯完全一致，即使计算机操作不熟练的工程技术人员也可在三天内学会，半月内熟练使用。11、制图完全符合国家标准系列软件已率先通过国家机械CAD标准化审查，利用绘制的工程图纸完全符合国家标准的制图规范。12、完全开放的二次开发手段利用提供的二次开发工具，设计人员就可以方便地扩充的功能，建立自己的符号库和零件库，迅速开发出适合本行业、本企业专用的微机CAD系统。

软件功能

一、汉化及汉字功能1、中文界面，界面全部采用汉字提示，配合大量图标。提供无处不在的右键浮动菜单和上下文敏感菜单，提供最常用的基本的绘图命令；2、可利用中文WindowsXP、各种汉字输入系统的输入方法，方便地输入汉字及特殊符号；3、提供了机械电气等相关行业、专业术语词句库，用户可在图纸上任何需要文字的地方采用词句库输入汉字。词句库容易维护，您可方便地建立本行业、企业专用的词句库。4、提供生成技术要求的工具，可在瞬间完成（利用已有技术文档，稍加改动即可）。二、系统初始化启动软件后，系统自动进行初始化设置，将符合国标的图层、线型、颜色、字高等设置；若用户有特殊要求，比如一些大的企业、设计院，经过长时间的AutoCAD使用，已经形成了自己的一套CAD制图规范（如：图层名称、颜色等的定义），您只需打开一个样板文件（pccad.dwt文件），通过简单的编辑工作，即可使系统软件快速地适应用户已有的CAD制图规范。三、图纸设置符合新国标的图纸设置，可以任意定义图幅在同一个对话框中设置图幅、装订线、分区、对中符号、比例、标题栏、附加栏、参数栏等，图层、颜色、线型、标注比例统一，符合国标，切换方便。同时，用户也可以自己定义任意样式的图框。对自定义的标题栏、明细表在生成图幅时输入的内容自动填写，自动维护图纸比例，用户无须进行繁琐的比例换算，尤其是在绘图进程中改变比例时，会自动更新相关设置，在这一点上领先于同类软件，确保了工程技术人员专注于产品的开发、设计工作，充分发挥了微机的计算优势。四、绘图设计模块在AutoCAD提供的绘图功能基础上，根据工程设计和制图的实际需要，增加了下列实用的绘图功能：1、绘图工具：快速精确画线、对称画线、平行线、垂直线、切线、公切线、管道线、垂分线、角度线、平（角）分线、放射线、中心线、波浪线、精确矩形、6种圆弧绘制方式等；其中“快速精确画线”功能，系软件的独有功能，彻底优化AutoCAD绘线方式。绘线时，只需给出长度和方向，完全符合工程技术人员的绘图习惯，一个命令即可完成包括平行线、垂直线、角度线在内的所有绘线工作。全面提高绘图速度，给人以面貌一新的感觉，使软件绘图速度远远地领先于同类软件。

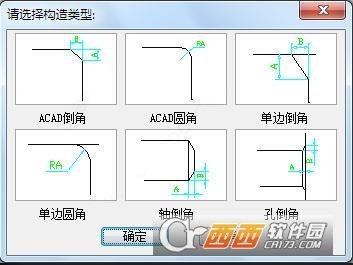

2、构造工具：曲线文字、公式曲线、倒圆/倒角、轴断线、折断符号、打断、动态延伸、截交、相贯线、工艺槽构造、单孔、孔阵设计等。其中工艺槽构造生成方便快捷，一个工艺特征生成命令即可完成12种可再编辑的常用的零件结构特征；生成的工艺特征可以随时进行直观的再编辑，构成了的又一特色。

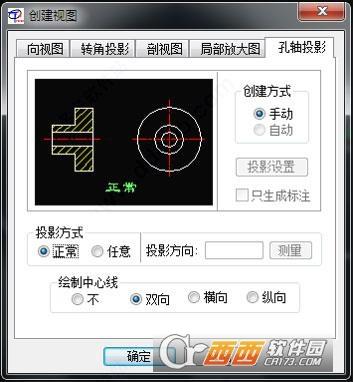

3、视图创建：主视图生成后，可自动生成正交视图、剖视图、方向视图（如：轴侧图）的辅助视图，并自动生成标记符号，使得视图创建工作轻松、快捷；4、局部放大：将某一图形的局部，自动放大到所需的比例，生成局部放大视图，无需重画。5、快捷键及全屏绘图开/关：Windows风格软件给操作人员带来方便的同时，也带来了不足——工具条、图标过多，绘图区太小，使许多设计人员感觉不便。其实日常绘图设计工作中用到的命令并不太多，约20个，软件已将它们定义了快捷键，用1～2个字母代替点菜单、图标和键入冗长的命令，大大减少了不必要操作，节约了设计人员的宝贵时间。建议设计人员多使用快捷键（左手操作键盘，右手操作鼠标），在此基础上，我们开发了颇具特色的“全屏绘图开/关[K]”，即在日常绘图时，随时可以键入K回车去掉多余工具条和图标，呈现广阔空间给您；如需要工具条和图标时，又可随时键入K回车，切换回来。五、工程标注在一张完整的机械工程图纸上，各种工程标注的工作量绝不亚于绘图工作量。所以，一个快捷实用的工程标注模块是一个高质量的CAD软件不可缺少的重要组成部分，系统根据机械制图的最新国家标准,提供了齐全的标注功能：1、尺寸标注：智能标注、对齐标注、直/半径标注、螺纹标注、弧长标注、角度标注、引线标注、倒角标注等，提供了齐全的标注功能。尤其是“智能标注”，只须一个命令，即可自动识别直线、圆、圆弧、角度等，加上相应的符号，完成90%的尺寸标注工作，并且所有标注均可方便地编辑；2、符号标注：涵盖了粗糙度、形位公差、基准符号、倒角标注、锥度/斜度标注、中心孔标注、圆孔标记、标高符号、焊接符号等内容。所有这些符号均支持“超级编辑”和夹点编辑，拖动修改灵活方便。3、国标公差库，可自动检索并优选公差值，具有自动找基点、自动垂直等智能功能,无需再翻手册。六、超级编辑绘图设计过程是一个不断编辑和修改的过程，设计人员经常需要修改不同的实体，在软件中，您只需要双击或者只用一个超级编辑[V]命令即可随时编辑所有和AutoCAD生成的实体，弹出当初生成该实体的界面，即可方便地修改。

七、超级用户符号库系统提供用户自建符号库的工具，浮动的界面直观、友好，拖放形式的调用极易操作，并可进行多层次管理，很快即可建立成为用户自己的CAD系统，完全避免绘图、设计工作中毫无意义的重复工作。八、超级属性块、及其定义创造性的提出超级属性块概念，标题栏、附加栏、参数栏等作为超级属性块存在于图纸中，并遵循同样的自定义方式和填写方式。定义超级属性块时可以定义属性项的顺序，可以增加删除，可以定义属性类型，可以定义显示的对齐方式，可以定义表达式（自动计算）。超级属性块，标题栏等的填写更加方便和通用，由于采用了唯一的字段标识，所以这些属性块的属性内容完全支持其他管理软件如CAPP、PDM的数据提取和系统集成的需要。九、草图设计、尺寸驱动利用最先进的尺寸驱动原理，研制的草图设计工具，允许用户只画出产品草图，标上所需尺寸（系统也可自动标注尺寸），即可迅速得到尺寸正确的图形，从而极大地提高作图效率，更加便于修改旧图，此功能对图形的驱动能力和速度在国内领先。

十、系列化零件设计系统系列化零件设计是参数化图库的补充，它基于可编程模块的架构设计，支持VBScript脚本和复杂公式，支持“子零件”的无穷嵌套，可实现复杂装配级零件设计，可包含图纸中的完整信息，如：图形、各种标注、图框、文字等。并且同样可以方便的进行属性信息的提取。当前提供的图库内容包括：弹簧库、操作件库、机床夹具库、法兰库、电机库、管接头、联轴器、轴承盖、齿轮库等，并且图库的内容还在不断的扩充中。十一、参数化设计及参数化图库提供完全基于参数化设计的参数化国标库及系列化零件设计系统两大模块，从而解决各种复杂零件入库、变量化驱动和出库的难题。草图驱动及参数化以实现标准件等简单图形入库。SPB系列化零件设计系统实现企业通用件、专用件等系列化产品入库。在企业的产品开发、设计过程中，有大量的零件、图形是相似的，甚至只是尺寸大小的变化。利用系统的参数化设计功能，用户仅需画一次该图形，标上尺寸变量，即可进行参数化设计；并可入到参数化图库中。需要时只须赋与变量新的尺寸数值，立刻得到所要的零件图形，完成系列产品设计与修改，最大限度地减少用户的重复劳动。利用SPB参数化技术，可以实现企业产品系列化产品规范及管理、常用结构的参数化设计、产品优化设计、专业CAD软件系统的快速开发等领域。需要特别指出的是：参数化在中首创无穷级子图嵌套的功能，从而可以使非常复杂的图形层层分解成简单的子图，每一个子图单独正确驱动，最终完成整个图形的组合驱动。软件在建库时能处理复杂的主从尺寸、约束尺寸关系，彻底满足用户建立行业标准件、常用件的实际需要。SPB参数化技术也同样“子零件”的无穷嵌套，可实现复杂装配级零件设计。十二、国标符号库、零件库根据国家颁布的最新标准，提供完整齐全的国标符号库、零件库；1、国标符号库：仪器仪表符号、电器符号、液压符号、运动符号等，所有国标符号极易查找，只须轻轻一按，就可快速调出；2、标准零件库：齿轮、带轮、轴承、型材(钢)、润滑与密封、孔素、键与键槽以及齐全的紧固件库（螺母、螺栓、螺柱、螺钉、销钉、铆钉、垫圈、挡圈、密封圈等），标准件库视图齐全，可按国标代号进行模糊查询，均为参数化图库，并且支持属性内容向明细表的传递。由于的参数化图库完全对用户开放，所以不同的使用者可以方便的建立自己的专业图库，集中体现了CAD系统的优越性。十三、特征设计和特征库系统针对常用的孔、孔阵、中心孔、轴等建立了特征库，便于用户进行特征设计，技术人员无须“一笔一笔”去画，只须输入相应参数，瞬间即可自动生成图形，尤其是轴的设计生成器，支持圆柱、圆锥、螺纹、键、孔等的设计，完全面向对象，直观显示各个轴段，所见即所得。特征设计模块真正体现了CAD的“设计”功能，是微机二维CAD系统软件的发展方向，因此，特征设计是系统最重要的特点之一，也是软件领先同类软件的一个重要原因
